Цилиндры пневматические предназначены для при­ведения в действие механизмов вспомогательной тормозной системы [2].

На автомобилях КамАЗ уста­новлено три пневматических цилиндра:

– два цилиндра диаметром 35 мм и ходом поршня 65 мм (рисунок 15, а) для управления дроссельными заслонками, установленными в выпускных трубо­прово- дах двигателя;

– один цилиндр диаметром 30 мм и ходом порш­ня 25 мм (рисунок 15, б) для управления рычагом регулятора топливного насоса высокого давления.

Пневматический цилиндр 035x65 шарнирно зак­реплен на кронштейне при помощи пальца. Шток цилиндра резьбовой вилкой соединяется с рычагом управления заслонкой. При включении вспомога тельной тормозной системы сжатый воздух от пнев­матического крана через вывод в крышке 1 (см. рис. 311, а) поступает в полость под поршнем 2. Поршень 2, преодолевая силу возвратных пружин 3, перемеща­ется и воздействует через шток 4 на рычаг управления заслонкой, переводя ее из положения «ОТКРЫТО» в положение «ЗАКРЫТО». При выпуске сжатого воз­духа поршень 2 со штоком 4 под действием пружин 3 возвращается в исходное положение. При этом зас­лонка поворачивается в положение «ОТКРЫТО».

Пневматический цилиндр 030x25 шарнирно уста­новлен на крышке регулятора топливного насоса высокого давления. Шток цилиндра резьбовой вил­кой соединен с рычагом регулятора. При включении вспомогательной тормозной системы сжатый воздух от пневматического крана через вывод в крышке 1 цилиндра поступает в полость под поршнем 2. Поршень 2, преодолевая силу возврат­ной пружины 3, перемещается и воздействует через шток 4 на рычаг регулятора топливного насоса, переводя его в положение нулевой подачи. Система тяг педали управления подачей топлива связана со штоком цилиндра таким образом, что при включе­нии вспомогательной тормозной системы педаль не перемещается. При выпуске сжатого воздуха поршень 2 со штоком 4 под действием пружины 3 возвращается в исходное положение.

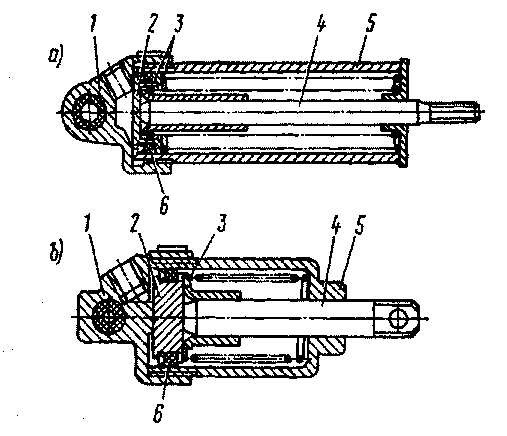

1 - крышка цилиндра; 2 - поршень; 3 - пружины возвратные; 4 -шток; 5 - корпус;

6 - манжета

Рисунок 15 – Пневматические цилиндры привода заслонки механизма

вспомогательной тормозной системы (а) и привода рычага

остановки двигателя (б)
