Камера тормозная с пружинным энергоаккуму­лятором типа 20/20 показана на рисунке 14. Она предназначена для приведения в действие тормозных механизмов колес задней тележки автомобиля при включении рабо­чей, запасной и стояночной тормозных систем [2].

Пружинные энергоаккумуляторы вместе с тор­мозными камерами установлены на кронштейны разжимных кулаков тормозных механизмов задней тележки и закреплены двумя гайками с болтами.

При торможении рабочей тормозной системой сжатый воздух от тормозного крана подается в по­лость над мембраной 16. Мембрана 16, прогибаясь, воздействует на диск 17, который через шайбу и контргайку перемещает шток 18 и поворачивает регулировочный рычаг с разжимным кулаком тор­мозного механизма. Таким образом, торможение задних колес происходит так же, как и торможение передних с обычной тормозной камерой.

При включении запасной или стояночной тор­мозной системы, то есть при выпуске воздуха ручным краном из полости под поршнем 5, пружина 8 разжи­мается и поршень 5 перемещается вниз. Подпятник 2 через мембрану 16 воздействует на подпятник штока 18, который, перемещаясь, поворачивает связанный с ним регулировочный рычаг тормозного механизма. Происходит затормаживание автомобиля.

При оттормаживании сжатый воздух поступает через вывод под поршень 5. Поршень вместе с толкателем 4 и подпятником 2 перемещается вверх, сжимая пружину 8 и дает возможность штоку 18 тормозной камеры под действием возвратной пру­жины 19 вернуться в исходное положение.

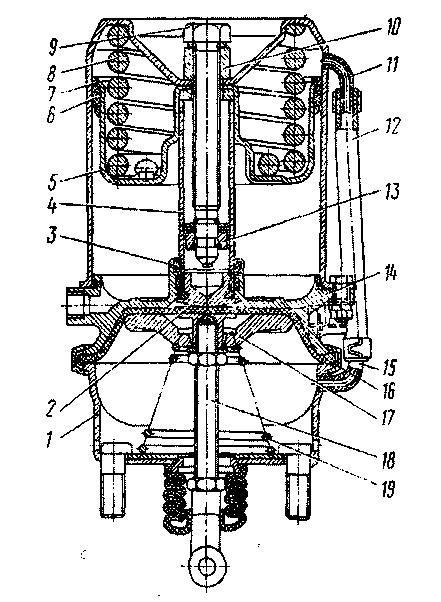

1 - корпус; 2 - подпятник; 3 - кольцо уплотнительное; 4 - толкатель; 5 - поршень;

6 - уплотнение поршня; 7 - цилиндр энергоаккумулятора; 8 - пружина; 9 - винт механизма аварийного растормаживания; 10 -гайка упорная; 11- патрубок цилиндра; 12 - трубка дренажная; 13 - подшипник упорный; 14 - фланец; 15 -патрубок тормозной камеры; 16 - мембрана; 17 - диск опорный; 18 - шток; 19 - пружина возвратная

Рисунок 14 – Камера тормозная типа 20/20 с пружинным энергоаккумулятором

При чрезмерно большом зазоре между колодками и барабаном тормозного механизма, то есть при чрезмерно большом ходе штока тормозной камеры, усилие на штоке может оказаться недостаточным для эффективного торможения. В этом случае следу­ет включить ручной тормозной кран обратного дей­ствия и выпустить воздух из-под поршня 5 пружин­ного энергоаккумулятора. Подпятник 2 под дей­ствием силовой пружины 8 продавит середину мем­браны 16 и продвинет шток 18 на имеющийся дополнительный ход, обеспечив затормаживание автомобиля.

При нарушении герметичности и снижении дав­ления в ресивере стояночной тормозной системы воздух из полости под поршнем 5 через вывод уйдет в атмосферу через поврежденную часть привода и произойдет автоматическое затормаживание авто­мобиля пружинными энергоаккумуляторами.
